一、器件拉錐用彎曲不敏感單模光纖的產生背景
光纖耦合器是實現光信號功率在不同光纖間的分配或組合的光器件。隨著“互聯網+”、云計算、物聯網、大數據等新技術的發展，FTTX、4G/5G等網絡建設的全面鋪開，急劇增長的建設項目對光纖無源器件，尤其是光纖耦合器的需求呈井噴態勢。在光纖耦合器的制作工藝中，熔融拉錐法因其操作簡單、制作成本低、器件損耗小，深受光器件制作廠商青睞。
長飛公司是較早針對光纖無源器件應用進行光纖優化設計的供應商。在此之前，我們已經推出了特種器件用單模光纖（PH1010-A）、器件拉錐用單模光纖（PH1010-B）、器件用彎曲不敏感單模光纖（PH1011-A）和器件用超強彎曲不敏感單模光纖（PH1012-A）。這類光纖具有嚴格的光學和幾何指標，良好的機械性能，并且其MFD指標與相應通信用單模光纖一致，因此能與光通信系統完全兼容。
隨著光無源器件小型化發展，成本控制要求提高，器件客戶在使用已有的器件用單模光纖時遇到了一些新的問題：使用器件拉錐用單模光纖，在較小彎曲半徑環境下，如使用在狹小空間、轉角、配線箱或分光器等小尺寸器件內，光纖鏈路宏彎損耗很大，不能滿足實際應用要求；而器件用彎曲不敏感和器件用超強彎曲不敏感單模光纖盡管宏彎損耗很低，但由于其外包層設計中增加了含氟比例，光纖剖面結構為delta下陷深的trench結構。該結構在制作熔融拉錐耦合器的過程中，由于芯包材料特性的不匹配（表現為粘度和熱擴散比例不匹配），會導致光纖波導結構變化的不同步，最終導致無論怎樣優化熔融拉錐工藝都達不到耦合器需求的分光比，并且過程損耗很大，因此無法完成耦合器的制作。
基于以上原因，長飛公司在已有的器件拉錐用單模光纖（PH010-B）和器件用彎曲不敏感單模光纖（PH1011-A）的基礎上，通過優化剖面參數和合理設計v值，新開發了一款器件拉錐用彎曲不敏感單模光纖（PH1010-C），這款光纖既能滿足熔融拉錐的需求，又具有一定彎曲不敏感特性，可以滿足現有市場主流器件尤其是微型器件的客戶需求。
二、光纖技術亮點
器件拉錐用彎曲不敏感單模光纖（PH1010-C）具有如下技術亮點：
1）宏彎損耗
器件拉錐用彎曲不敏感單模光纖（PH1010-C）光學指標完全滿足G.652.D標準，宏彎損耗比ITU-T發布得G.657.A1標準更優，如下表：

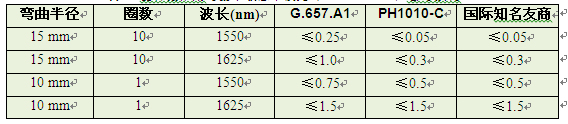

表1器件拉錐用彎曲不敏感單模光纖（PH1010-C）宏彎損耗

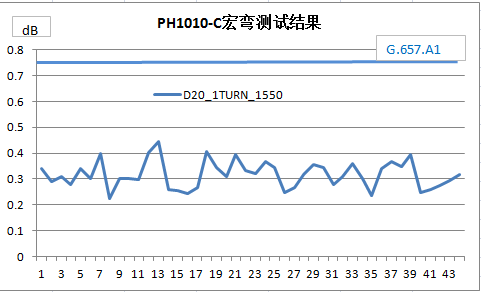

圖1PH1010-C宏彎測試結果
上圖是PH1010-C在φ20mm彎曲情況下，1550nm波段宏彎測試結果?？梢钥闯觯讦?0mm及以上彎曲直徑下，宏彎損耗都小于0.5dB，也遠低于G.657.A1的ITU-T所規定標準。
2）熔接損耗
|
Sample 1 |
Sample 2(PH1010-C) |
splicing loss |
|
|
Fibre_ID |
Fibre_ID |
1310nm |
1550nm |
|
G.652.D |
1 |
0.02 |
0.015 |
|
2 |
0.02 |
0.01 |
|
|
3 |
0.015 |
0.02 |
|
|
4 |
0.015 |
0.015 |
|
|
5 |
0.015 |
0.02 |
|
|
6 |
0.01 |
0.02 |
|
上表為PH1010-C光纖抽樣6盤，同通訊用單模光纖熔接的損耗結果，從損耗值看，結果都很小，完全可以滿足系統要求。
3）光纖幾何
PH1010-C光纖與普通G.652.D光纖相比，具有更優的幾何性能，表現為包層直徑124.5±0.5μm，波動幅度更小，包層不圓度以及芯包同心度都比G.652.D標準嚴格。并且，很多光纖器件都有穿插芯的需要，故為了更好的滿足器件客戶的需求，將光纖包層直徑中心值設定為124.5μm，相比標準纖125μm略小。
表2PH1010-C幾何情況
|
|
G.652D |
PH1010-C |
國際知名友商 |
|
包層直徑/μm |
125.0±0.7 |
124.5±0.5 |
125.0±0.7 |
|
芯包同心度/μm |
≤0.6 |
≤0.5 |
≤0.5 |
|
包層不圓度/% |
≤1.0 |
≤0.7 |
≤0.7 |
|
光纖外徑/μm |
245±7 |
242±5 |
242±5 |
三、器件驗證
1）拉錐性能驗證
拉錐性能驗證：光纖在熔融拉伸過程中，材料缺陷和波導結構變化等原因，會導致器件的光功率損失。該驗證就是根據器件光功率損耗的大小和器件的穩定性直接評估該光纖是否適合制作熔融拉錐型光纖器件。下圖是PH1010-C光纖進行拉錐得到的功率/損耗曲線，記錄了光纖從開始拉伸直至光纖拉錐機停機整個過程中功率/損耗隨拉伸長度的變化（P1是光纖輸出功率，EL是附加損耗，CR是分光比）。驗證采用1310/1550nm單模泵浦光源，拉錐期間PH1010-C光纖的損耗波動很平緩，損耗始終低于0.1dB。

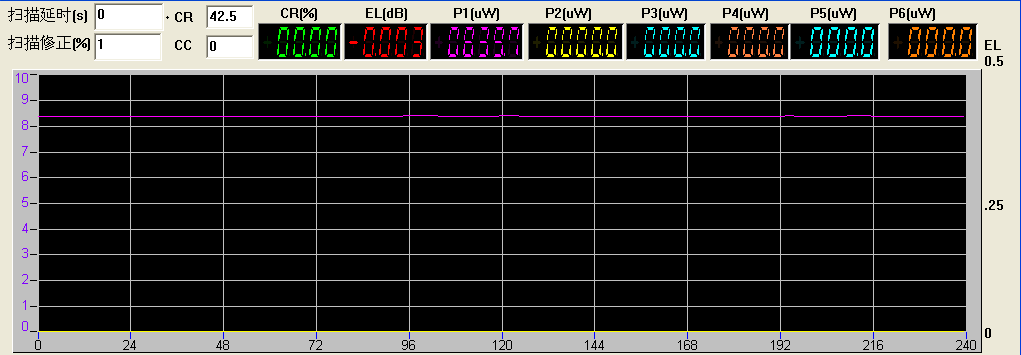

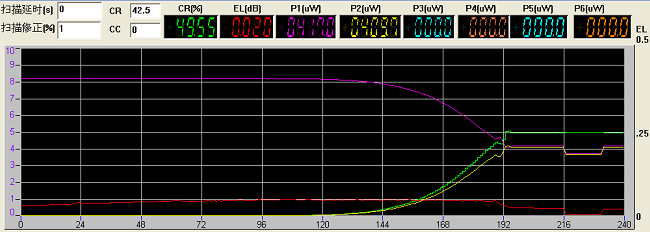

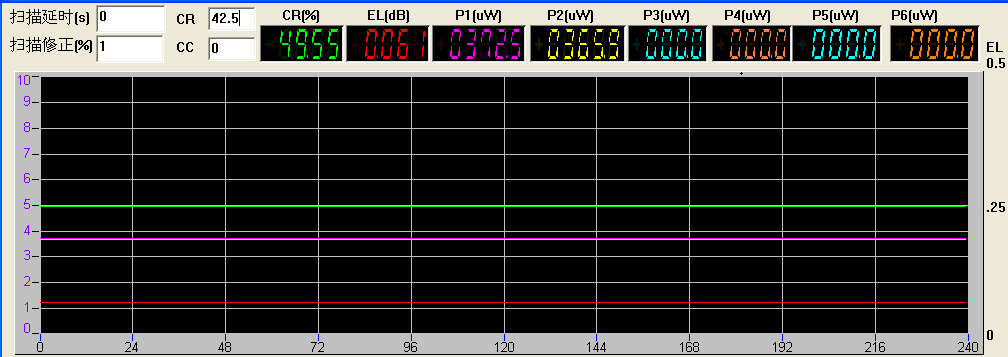

圖2PH1010-C光纖拉錐過程中的功率/損耗隨拉錐長度的變化
（上圖：拉錐前；中圖：拉錐中；下圖：拉錐停機）
按上述拉錐條件，對不同批次的PH1010-C光纖進行重復雙窗拉錐實驗，測試結果見下表：
表3PH1010-C批次間穩定性實驗
|
樣品 |
波長(nm) |
分光比（50%±1%） |
過程損耗(dB) |
樣品 |
波長(nm) |
分光比（50%±1%） |
過程損耗(dB) |
|
1 |
1310 |
49.55% |
0.019 |
5 |
1310 |
49.59% |
0.014 |
|
1550 |
50.32% |
0.061 |
1550 |
49.39% |
0.017 |
||
|
2 |
1310 |
50.02% |
0.016 |
6 |
1310 |
49.91% |
0.055 |
|
1550 |
50.81% |
0.01 |
1550 |
50.24% |
0.029 |
||
|
3 |
1310 |
49.26% |
0.025 |
7 |
1310 |
50.01% |
0.017 |
|
1550 |
49.56% |
0.011 |
1550 |
50.33% |
0.023 |
||
|
4 |
1310 |
49.55% |
0.02 |
8 |
1310 |
49.00% |
0.016 |
|
1550 |
49.85% |
0.01 |
1550 |
49.14% |
0.019 |
從上述驗證結果可知，無論是拉錐過程損耗值，還是分光比波動區間（即拉錐穩定性），PH1010-C均能滿足拉錐耦合要求。
2）器件拉錐驗證
為了盡可能的接近實際應用情況，我們將該光纖交給國內知名器件公司做成拉錐耦合器，封裝后按光器件檢驗標準做了一系列可靠性測試：1000h干熱（Dry Heat，簡稱DH），800次溫循（Temperature Circuit，簡稱TC），直拉側拉檢驗。在上述條件下檢測器件的偏振損耗變化值（PDL），要求PDL小于0.2dB。限于篇幅，我們僅各列舉4個可靠性檢驗結果如下圖。

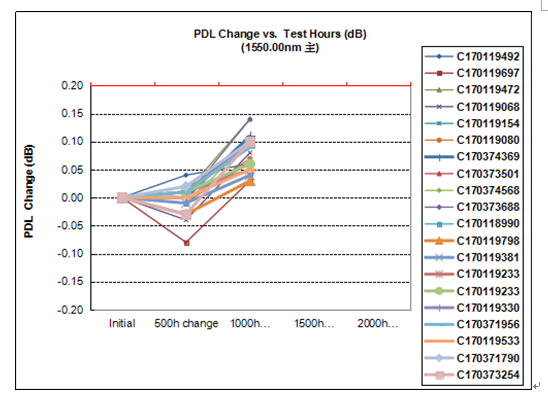

圖3DH測試PDL變化值（Damp Heat (85℃/85% RH),1000 hours qualification( @ 25℃)

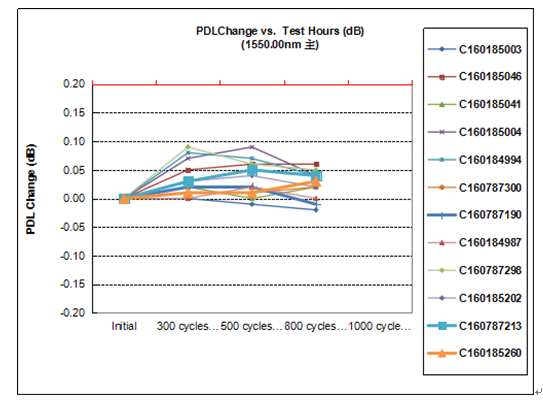

圖4TC測試PDL變化值（Temperature cycle(-40℃～+85℃) ,800 cycles qualification）

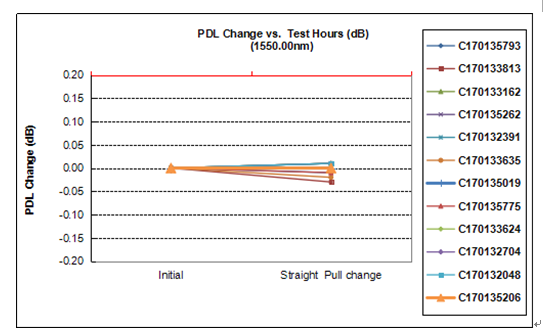

圖5直拉測試PDL變化值（0.45kg, 60sec）

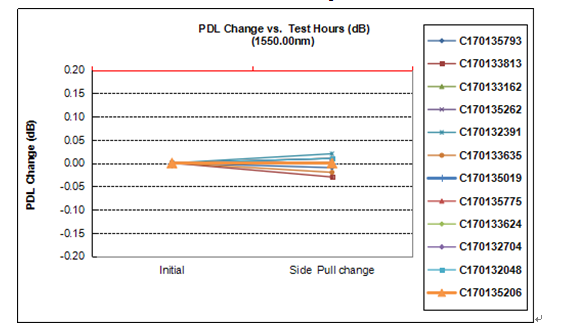

圖6側拉測試PDL變化值（0.23kg, 90°, 5sec）
由上述客戶反饋的檢測結果可知，PH1010-C制備的上述器件全部滿足器件指標要求?？蛻艟C合反饋PH1010-C光纖在拉錐損耗方面確實比國外某知名廠商提供的某款產品好，特別是在拉制Mini尺寸耦合器方面更有優勢。
