小型化色散補償模塊

在光纖通信和光纖激光器等應用中，色散管理是調控脈沖和非線性等光學特性的重要手段。長飛光系統公司提供的小型化色散補償模塊能為標準單模光纖(G.652)在C波段內進行色散及色散斜率補償，優化系統殘余色散、提升光傳輸系統性能。
產品應用
  • G.652標準單模光纖長途和城域通信系統
  • DWDM傳輸系統
  • SDH傳輸系統
  • CATV有線電視系統
  • 色散調節
產品特點
  • DWDM系統寬波段色散補償和極低的殘余色散
  • G.652光纖C波段100%斜率補償（標準值）
  • 模塊小型化
  • 低插入損耗
  • 低偏振模色散
  • 性能指標通過Telcordia GR-2854-CORE標準認證
  • 可靠性通過Telcordia GR-1221-CORE標準認證
  • 可提供不同的包裝樣式、連接器類型和跳線長度
色散補償與色散斜率補償

在特定波長獲得色散補償，應滿足以下關系式：

  • DTF×LTF +DDCF×LDCF = 0
  • DTF：傳輸光纖的色散
  • LTF：傳輸光纖的長度
  • DDCF：色散補償光纖的色散
  • LDCF：色散補償光纖的長度

在波段內獲得色散斜率補償，應滿足以下關系式：

  • STF×LTF +SDCF×LDCF = 0
  • STF：傳輸光纖的色散
  • SDCF：色散補償光纖的色散

根據以上兩個關系式，獲得色散補償和色散斜率補償，應滿足以下關系式：RDSDCF = SDCF / DDCF = STF / DTF

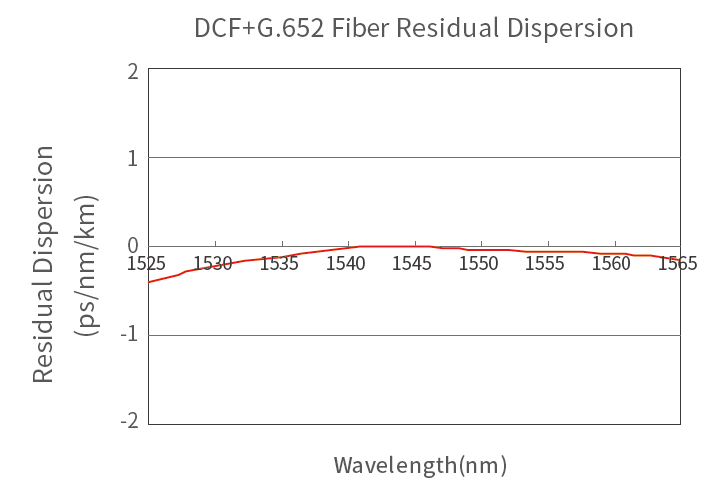

圖為以上補償傳輸鏈路的典型殘余色散：

?

非線性特性

參數

最小值

最大值

布里淵散射域值(dBm)

4

-

非線性系數(n2/Aeff)(W-1)

-

1.4*10-9

有效面積(Aeff)(μm2)

20

-

最大輸入光功率(dBm)

-

23

?

?

環境特性

項目

最小值

最大值

使用溫度范圍

-5℃

70℃

存儲溫度范圍

-40℃

85℃

相對濕度

?

85%RH

環境/可靠性測試

符合Telcordia GR-2854和GR-1221標準
包裝樣式

包裝樣式

尺寸（mm）

連接器類型

跳線長度

Standard

185*175*36

LC/UPC或按照客戶要求

按照客戶要求

其它

中性包裝或按照客戶要求
訂購信息

當您訂購時，請注明以下要求：

  • 模塊描述
  • 補償距離或者要求的色散值
  • 包裝樣式
  • 連接器類型和尾纖長度
  • 特殊的參數要求
  • 其他型號的光纖，比如G.655（LEAF）也可以進行色散補償

規格參數

  • 性能指標-1?

參數

ADCM-10

ADCM-30

ADCM-50

ADCM-70

ADCM-90

ADCM-110

1545nm色散(ps/nm)

-170+/-5

-500+/-15

-835+/-25

-1170+/-35

-1500+/-45

-1840+/-55

1545nm相對色散斜率(nm-1)

0.0036 +/- 10%

插入損耗(dB)

≤2.2

≤3.5

≤4.8

≤6.2

≤7.6

9.0

偏振模色散(ps)

≤0.3

≤0.4

≤0.5

≤0.7

≤0.8

≤0.9

偏振相關損耗(dB)

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

WDL(dB)

≤0.5

≤0.5

≤0.6

≤0.6

≤0.7

≤0.7

回損(dB)

Connector return loss < -45

Module return loss < -27

?

  • 性能指標-2

參數

ADCM-20

ADCM-40

ADCM-60

ADCM-80

ADCM-100

ADCM-120

1545nm色散(ps/nm)

-340+/-10

-670+/-20

-1000+/-30

-1330+/-40

-1670+/-50

-2010+/-60

1545nm相對色散斜率(nm-1)

0.0036 +/- 10%

插入損耗(dB)

≤2.8

≤4.1

≤5.5

≤6.9

≤8.3

≤9.7

偏振模色散(ps)

≤0.3

≤0.4

≤0.6

≤0.7

≤0.8

≤0.9

偏振相關損耗(dB)

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

≤0.1

WDL(dB)

≤0.5

≤0.5

≤0.6

≤0.6

≤0.7

≤0.7

回損(dB)

Connector return loss < -45

Module return loss < -27

?

* ?注：1、插入損耗為應用波段(1525nm-1565nm)內的最大值。

? ? ? ? ? ?2、偏振模色散為在波段內用瓊斯矩陣法測量的平均差分群時延。

? ? ? ? ? ?3、其他補償長度的模塊可根據要求提供。
