預絞式懸垂線夾——ADSS 光纜用

ADSS 光纜懸垂線夾用于光纜在直線桿塔上的懸掛和支撐。線夾用于傳遞軸向載荷，并分散徑向壓應力, 對光纜起到良好的保護作用，避免光纜產生過小的彎曲半徑和應力集中的異常情況發生。線夾握力大于光纜額定抗拉強度的15%-20%, 具有優異的抗疲勞性，并對ADSS 光纜起到輔助減振的作用。
產品應用
  • ADSS 光纜用小檔距懸垂線夾主要用于100m 檔距內的光纜架設，單層預絞絲懸垂線夾主要用于100m~200m檔距內的光纜架設。
  • ADSS 光纜用單懸垂線夾如采用雙層預絞絲設計，一般用于200m 以上檔距的懸掛。
  • ADSS 光纜雙懸垂線夾主要用于光纜在高落差以及檔距大于800 米或線路角度大于30°時的直線塔的懸掛或支撐。
產品特點
  • ADSS 光纜懸垂線夾根據線路跨距大小分小檔距懸垂線夾、單層預絞絲懸垂線夾、單掛點懸垂線夾（簡稱單懸
    垂）和雙掛點懸垂線夾（簡稱雙懸垂）等幾種。
ADSS 光纜用小檔距懸垂線夾和單層預絞絲懸垂線夾

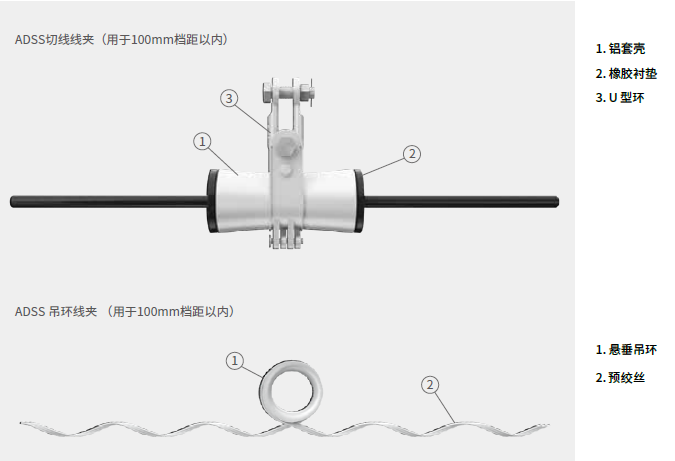

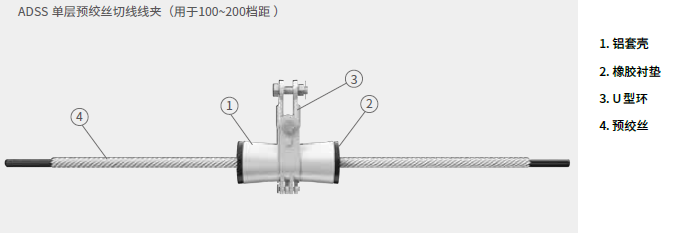

  • 參考配件圖

  • 產品型號規格
產品規格 規格 適用纜徑(mm) 適用光纜檔距(m)



ADSS切線線夾

XQA 1300/100

10.5~13.0

100

XQA 1550/100

13.1~15.5

100

XQA 1800/100

15.6~18.0

100







ADSS吊環線夾

XJBA 1080/100

10.2~10.8

100

XJBA 1150/100

10.9~11.5

100

XJBA 1220/100

11.6~12.2

100

XJBA 1290/100

12.3~12.9

100

XJBA 1360/100

13.0~13.6

100

XJBA 1430/100

13.7~14.3

100

XDA 0940/200

8.8~9.4

200







ADSS單層預絞絲切線線夾

XDA 1010/200

9.5~10.1

200

XDA 1080/200

10.2~10.8

200

XDA 1150/200

10.9~11.5

200

XDA 1220/200

11.6~12.2

200

XDA 1290/200

12.3~12.9

200

XDA 1360/200

13.0~13.6

200

XDA 1430/200

13.7~14.3

200

注：

  • XQA 各字母含義：X-懸垂線夾，Q-切線夾，A-適用ADSS光纜。
  • XJBA 各字母含義：X-懸垂線夾，J-預絞式，B-吊環線夾，A-適用ADSS光纜。
  • XDA 各字母含義：X-懸垂線夾，D-單層預絞式，A-適用ADSS光纜。
  • 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
ADSS 光纜用單懸垂線夾

ADSS 光纜懸垂線夾主要由鋁合金預絞絲、懸掛頭及連接件組成。

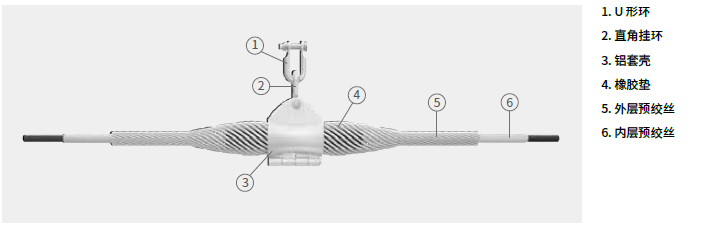

  • 參考配件圖



  • 產品型號規格
產品規格 適用纜徑 適用光纜檔距(m)

最小(mm)

最大(mm)

XJA 940/300

8.8

9.4

200~300

XJA 1010/300

9.5

10.1

200~300

XJA 1080/300

10.2

10.8

200~300

XJA 1150/300

10.9

11.5

200~300

XJA 1220/300

11.6

12.2

200~300

XJA 1290/300

12.3

12.9

200~300

XJA 1360/300

13.0

13.6

200~300

XJA 1010/400

9.5

10.1

300~400

XJA 1080/400

10.2

10.8

300~400

XJA 1150/400

10.9

11.5

300~400

XJA 1220/400

11.6

12.2

300~400

XJA 1290/400

12.3

12.9

300~400

XJA 1360/400

13.0

13.6

300~400

XJA 1430/400

13.7

14.3

300~400

XJA 1550/400

14.4

15.0

300~400

XJA 1150/500

10.9

11.5

400~500

XJA 1220/500

11.6

12.2

400~500

XJA 1290/500

12.3

12.9

400~500

XJA 1360/500

13.0

13.6

400~500

XJA 1430/500

13.7

14.3

400~500

XJA 1550/500

14.4

15.0

400~500

XJA 1570/500

15.1

15.7

400~500

XJA 1290/600

12.3

12.9

500~600

XJA 1360/600

13.0

13.6

500~600

XJA 1430/600

13.7

14.3

500~600

XJA 1550/600

14.4

15.0

500~600

XJA 1570/600

15.1

15.7

500~600

XJA 1640/600

15.8

16.4

500~600

XJA 1360/800

13.0

13.6

700~800

XJA 1430/800

13.7

14.3

700~800

XJA 1550/800

14.4

15.0

700~800

XJA 1570/800

15.1

15.7

700~800

XJA 1640/800

15.8

16.4

700~800

XJA 1710/800

16.5

17.1

700~800

XJA 1570/1000

15.1

15.7

900~1000

XJA 1640/1000

15.8

16.4

900~1000

XJA 1710/1000

16.5

17.1

900~1000

XJA 1780/1000

17.2

17.8

900~1000

XJA 1850/1000

17.9

18.5

900~1000

注：

  • XJA 各字母含義：X-懸垂線夾，J-預絞式，A-適用ADSS光纜。
  • 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
ADSS 光纜用雙懸垂線夾

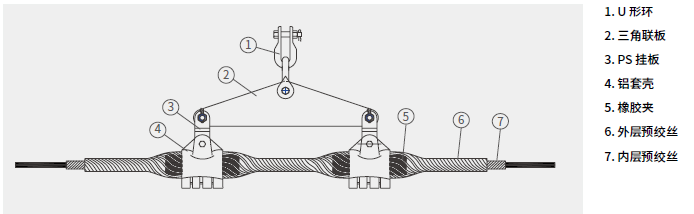

  • 參考配件圖



  • 產品型號規格
產品規格 適用纜徑 適用光纜檔距(m)

最小(mm)

最大(mm)

XJSA 940/500

8.8

9.4

100~500

XJSA 1010/500

9.5

10.1

100~500

XJSA 1080/500

10.2

10.8

100~500

XJSA 1150/500

10.9

11.5

100~500

XJSA 1220/500

11.6

12.2

100~500

XJSA 1290/500

12.3

12.9

100~500

XJSA 1360/500

13.0

13.6

100~500

XJSA 1430/500

13.7

14.3

100~500

XJSA 1500/500

14.4

15.0

100~500

XJSA 1220/1000

11.6

12.2

600~1000

XJSA 1290/1000

12.3

12.9

600~1000

XJSA 1360/1000

13.0

13.6

600~1000

XJSA 1430/1000

13.7

14.3

600~1000

XJSA 1500/1000

14.4

15.0

600~1000

XJSA 1570/1000

15.1

15.7

600~1000

XJSA 1640/1000

15.8

16.4

600~1000

XJSA 1710/1000

16.5

17.1

600~1000

XJSA 1780/1000

17.2

17.8

600~1000

XJSA 1850/1000

17.9

18.5

600~1000

注：

  • XJSA 各字母含義：X-懸垂線夾，J-預絞式，S-雙懸垂線夾，A-適用ADSS光纜。
  • 表中未涵蓋公司所有產品，如有需要請與本公司聯系。
